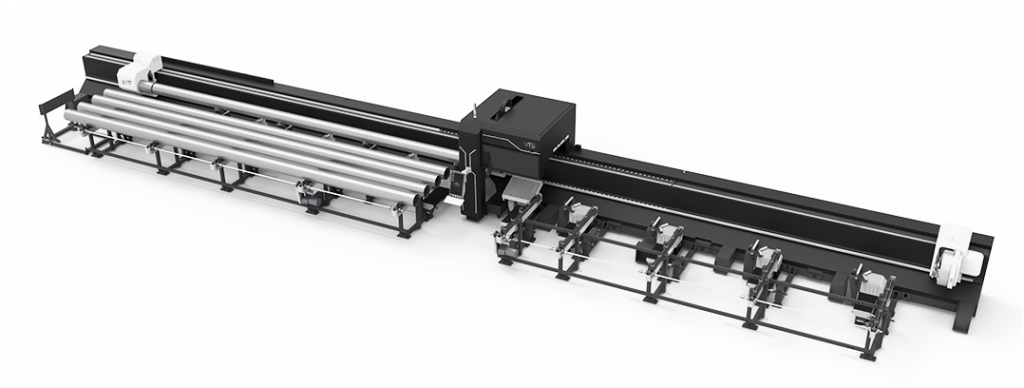

X500 reprezintă o mașină versatilă pentru țevi și profile cu diametrul pana la 520mm, echipată cu 3 mandrine pneumatice care se deplasează pentru a permite tăierea piesei din spate, garantând o precizie remarcabilă fără rămășițele.
Funcții-cheie
______________________________
Căutare Automată a Centrului Tubului în Producție
Piesa de Lucru și Coordonatele Flotante
Modul de piesă de lucru adoptă punctul zero al unei poziții fixe folosite în producția tubului procesat, de exemplu, găurirea găurilor pe tubul tăiat. Modul flotant stabilește punctul zero acolo unde se află și permite utilizatorului să înceapă producția în mod liber.
Livrare țevii/profilului cu Șase Axe
Trei mandrine mobile între ele pot livra țeava în timpul producției pentru a realiza un deșeu la coadă minimal și pentru a economisi mai mult material pentru client.
Control Activ la Tăierea Colțurilor
Înălțimea axei Z urmează adesea să fie instabilă în poziția colțului și poate deteriora calitatea colțului. sistemul adoptă o strategie de previzualizare pentru a controla capul laser în sus și în jos în momentul virajului la colț, calculând în prealabil traseul de ridicare prin fișierul tubului. Posibilitatea de setare adecvată a tehnicii pentru colț, inclusiv presiunea gazului, puterea maximă a laserului și ciclul de funcționare, va îmbunătăți și perfecționa eficiența și calitatea producției la colț.
Salt Rapid ca "Broasca" sistemul mașinii optimizează traseul de ridicare a capului laser și menține mișcările axelor XYB în timp ce capul laser călătorește către următorul traseu al sculei pentru a realiza o producție eficientă și rapida.

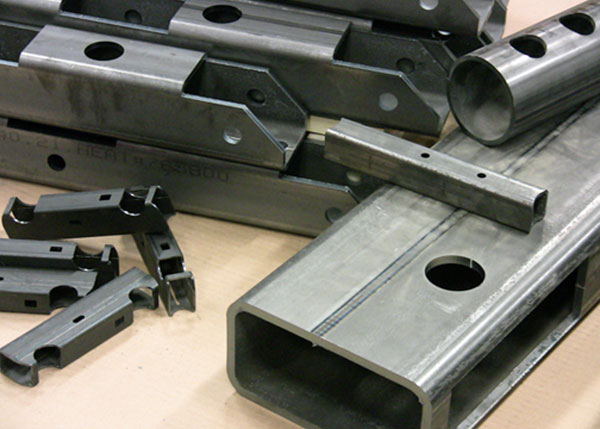

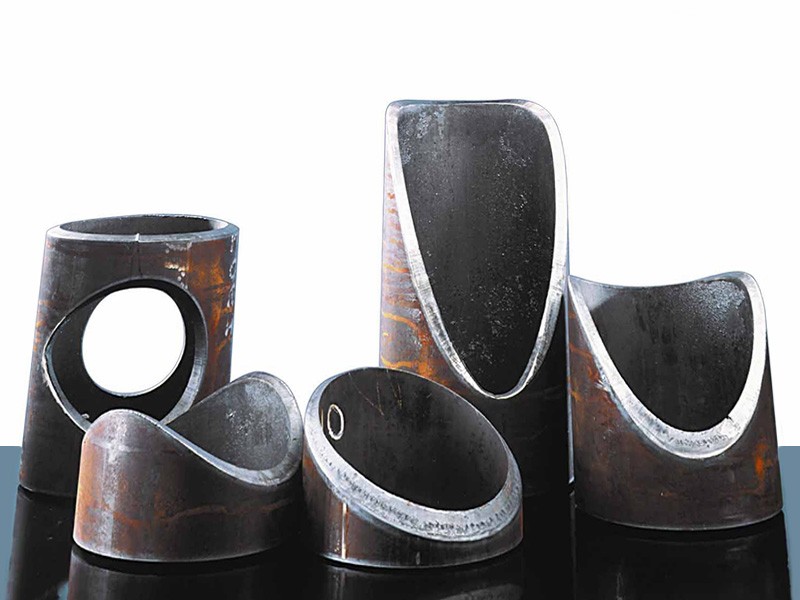

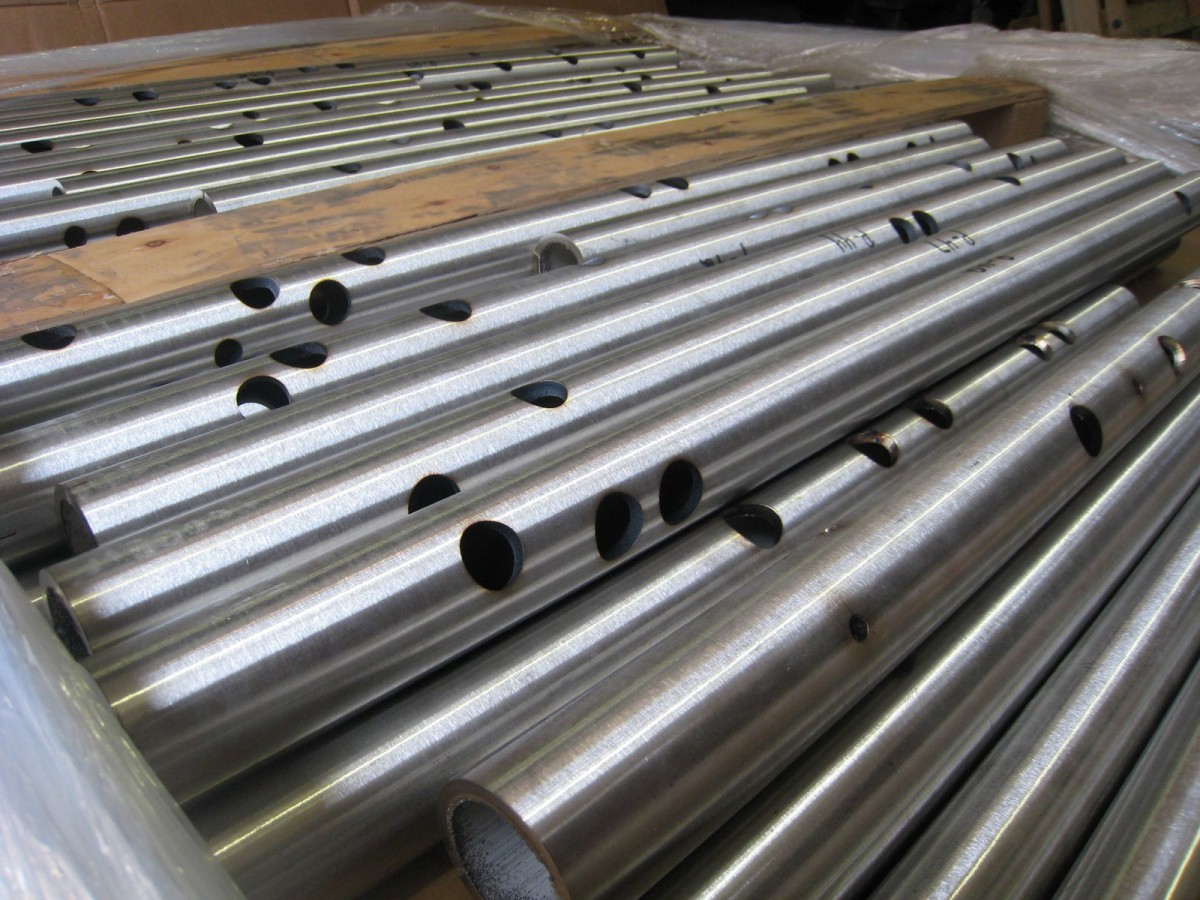

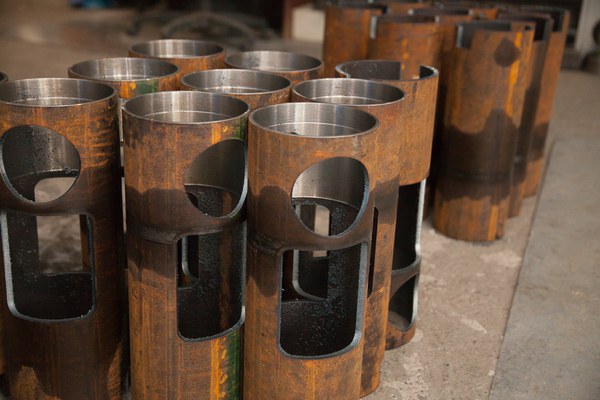

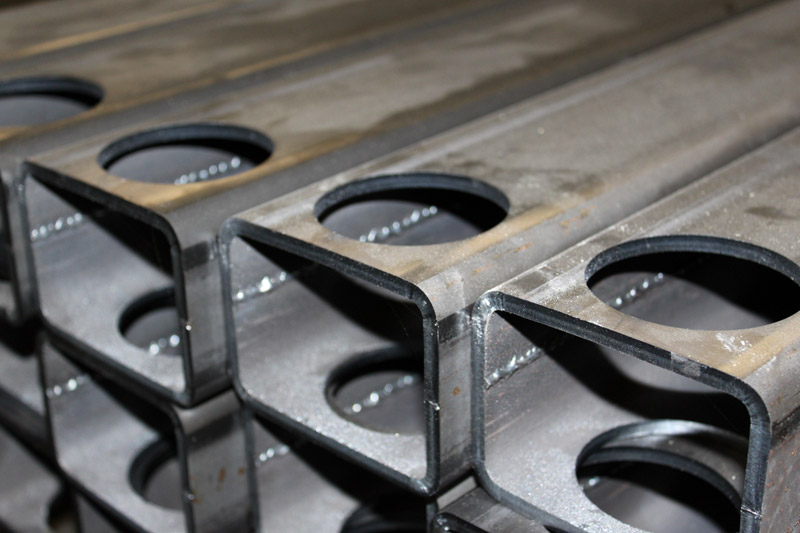

Prelucrare libera de țeava & Profil

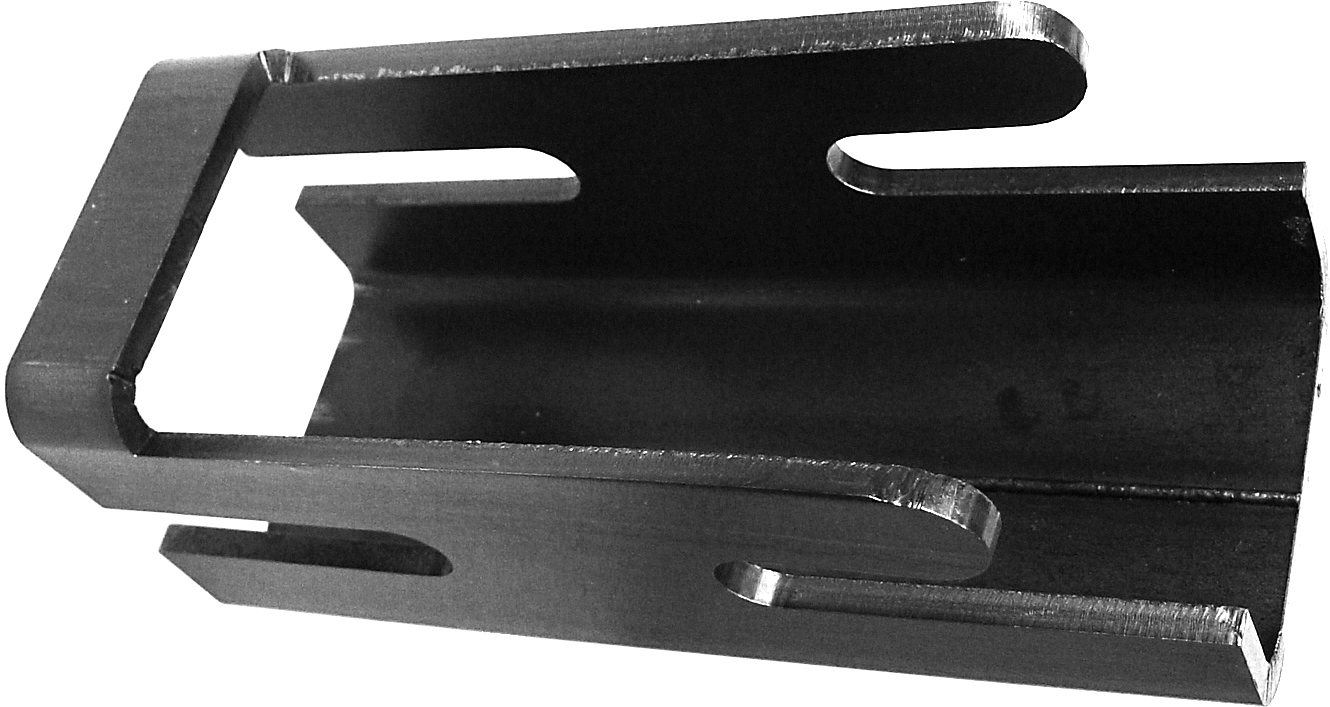

În afara țevilor standarde, cum ar fi țevile pătrate, dreptunghiulare și rotunde, sistemul suportă prelucrarea producției de profile și țevi în formă liberă, precum profilele U/L/H/T, obround, oval, poligon etc.
ServoSuport pentru țeava și profile
Detalii tehnice
______________________________
| Model | X500A | X500L | X500S |
|---|---|---|---|
| Laser Power | 3000w, 6000w | 3000w,6000w | 3000w,6000w,12000w |
| Diametrul maxim | 40-520mm | 40-520mm | 40-520mm |
| Lungimea maxima a țevii | 7000mm | 9000mm | 12000mm |
| X/Y-axis positioning accuracy | 0,05mm/m | 0,05mm/m | 0,05mm/m |
| X/Y-axis repositioning accuracy | 0,03mm | 0,03mm | 0,03 |
| Viteza max B-axa (rotație) | 100RPM | 100RPM | 100RPM |
| Viteza max X/Y-axis | 100m/min | 100m/min | 100m/min |
| Greutatea maxima a tevei | 900kg | 1200kg | 1500kg |
Alege puterea de care ai nevoie
Grosimea maxima Oțel carbon cu O2 - 20 mm
Grosimea maxima INOX cu Air/N2 - 10 mm
Grosimea maxima aluminiu N2/air - 8 mm
Grosimea maxima Oțel carbon cu O2 - 25 mm
Grosimea maxima INOX cu Air/N2 - 20 mm
Grosimea maxima aluminiu N2/air - 16 mm
Grosimea maxima Alama - 12 mm
Grosimea maxima Cupru - 6 mm
Grosimea maxima Oțel carbon cu O2 - 40 mm
Grosimea maxima INOX cu Air - 30 mm
Grosimea maxima INOX cu N2 - 40 mm
Grosimea maxima aluminiu N2/Air - 40 mm
Grosimea maxima Alama N2 - 16mm
Grosimea maxima Cupru - 10mm
Software de Nesting
______________________________

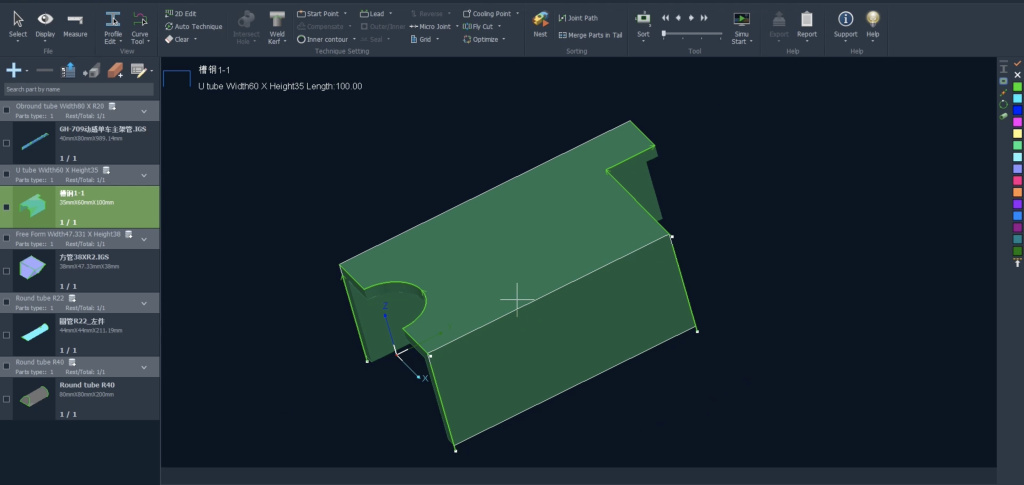

TubesT este un software de aranjare optimizată 3D pentru tuburi, conceput pentru sistemul de tăiere laser - TubePro. De la desenarea și modificarea pieselor, compensarea completă a tipurilor, aranjarea strategică până la generarea de rapoarte, utilizarea TubesT va satisface și va depăși nevoile dvs. de producție.
